交流接触器自锁的原理是什么？通俗易懂，电工一看就会

交流接触器的核心原理在于得电后的吸合动作，主触点闭合后电机得以运行。本文将深入探讨交流接触器的自锁电路。那么，什么是接触器的自锁呢？我们先来仔细观察下图片。

在电路中，停止按钮通常连接的是常闭触点。所谓常闭，就是指在未被按下时，触点处于闭合状态，电路是通的；当按下按钮时，触点断开，电路断开；松开后，触点又恢复闭合，电路重新连通。

而启动按钮则是连接常开触点。与停止按钮相似，但稍有不同：在未被按下时，启动按钮的触点是断开的；按下后，触点闭合，电路连通；松开后，触点再次断开。这样，启动按钮和停止按钮共同实现了电路的瞬时连通与断开。

其实，我们可以把接触器看作是一种安全保护机制，就像保险丝一样，确保了电路的安全运行。

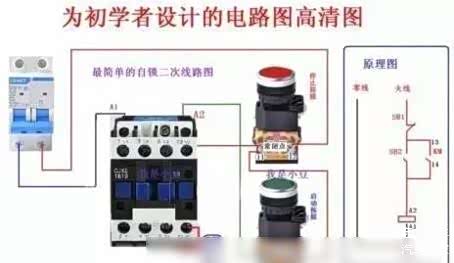

从图中我们可以看到，这个电路包含了断路器、接触器和两个按钮——一个停止按钮和一个启动按钮。由于这是一个接触器自锁电路，因此除了启动按钮外，我们还使用了停止按钮的常闭触点。

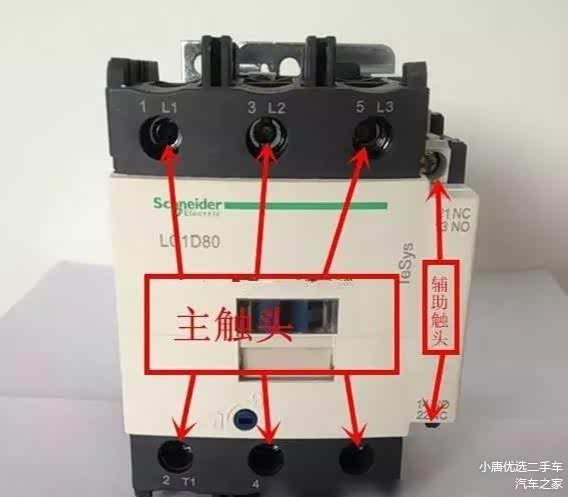

断路器是2p的，蓝色零线接入接触器的线圈A1，火线则接入红色停止按钮的常闭触点。当按下停止按钮时，电路断开，实现停止功能。从停止按钮常闭触点出来的两根线，一根接入接触器的辅助触点常开NO（这里需要注意，这是接触器的L1--L2---L3主触点）。另一根线则接入启动按钮的常开触点，用于启动电路。当按下启动按钮时，其常开出线进入接触器的线圈A2，从而完成启动操作。

接下来，我们来详细了解一下常开触点的概念。
