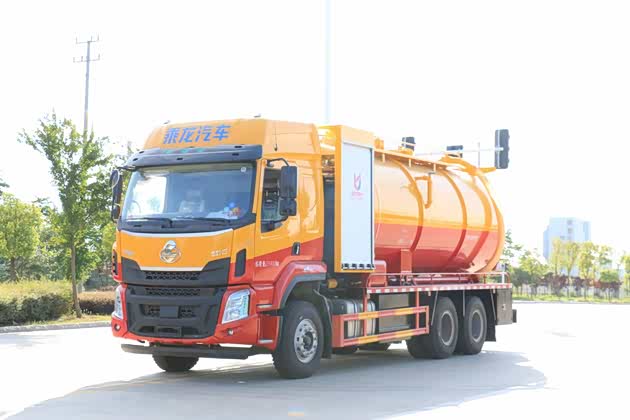

柳汽乘龙后双桥22方清洗吸污车

柳汽乘龙后双桥22方清洗吸污车

整车型号：SLV5250GQWLZ型清洗吸污车

底盘型号：LZ1256H5DCT

底盘配置：柳汽乘龙H5高顶双卧豪华版驾驶室，轴距4500+1350mm，D6.7NS6B320，9JS119T-B+法兰取力器，前桥5.5 吨，后桥2×440/5.143，250L油箱，11.00R20 18PR，H53S驾驶室、异形空滤、Ф430离合、11/10 加强型后板簧、282(8+4)双层直通车架、国产方向机、机械全浮驾驶室悬置、手动液压翻转、仿皮带调高气囊减震司机座椅+分体式固定乘客座椅、电动玻璃升降、遥控中控锁、车载终端(行驶记录仪+兼容北斗 GPS)、外部遮阳罩、多态开关、右转提示功能、超速报警功能、MP3+手动空调、5 寸黑白组合仪表、普通商标、卤素大灯、国产阀、ABS 、自调臂、150Ah 免维护电池、电控硅油风扇、驾驶室电源总开关、车下起动停机功能、PTO 开关、远程 PTO、同色保险杠+翼子板，预留取力器开关、电磁阀。

上装配置：

1.高压泵：品孚350流量高压泵，双供水，加大高压三件套，自制过滤桶，100米高压管。

2.吸污泵：潍柴420马力大泵发动机带2BE258水循环，1根8米4寸吸污管带接头。

整车装配工艺细节：

1.罐体容积22方，罐体尺寸为：6000*2250，清水容积为5个方，其余为污罐。罐体采用8个厚碳钢板制作 ，两仓互通，用100球阀控制。清水罐底部为80排水口。

2.罐体两边带平台、护栏，平台加大加厚，外部做爬梯。

3.卷盘装在后封头上面，卷盘液压控制，装一套自制防溢阀及不锈钢滤网。

4.亮管上装球阀开关、亮管加洗手装置，后尾部工具箱尽量做大，双开门。

5.一个LED照明灯，尾灯加罩子。罐内加不锈钢爬梯。

6.清水罐装一个500的水车罐口，污罐一个500的水泥罐口，罐内加爬梯。边灯带电，污罐2道人字型隔板，外包2道筋。

7.顶部做平台、护栏。后封头加固，后盖不开启。

8.尾部一个700液压快开，一个150的球阀，一个100的球阀，带出口，球阀向下倾斜，尽量做低，清水阀用100的球阀，一个不锈钢100球阀内抽，加内导管，内导管加挡板，一对箭头灯。

9.清水罐体两边加65消防球阀，底部放水球阀。
